　　P1簡介：

　　P1是一款全自動焊膏噴印機，可以在PCB上以瞬間的速度噴射焊膏。在小批量多品種的生產過程中，取代全自動絲印機，滿足快速生產的需求。擁有以下優點：

　　1、無需模板。減少等待模板加工的時間，同時減少了模板的清潔、存放等成本。

　　2、新品導入快。通過數據導入，完成小批量多品種的生產需求。

　　3、減少焊膏的使用。通過專用閥的控制，控制焊膏的用量，一般能減少30%以上的焊膏浪費。


　　P1 功能介紹

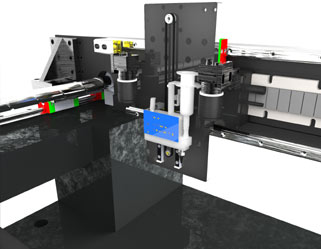

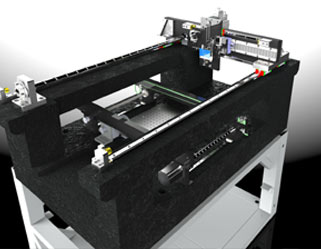

　　1、采用花崗巖一體化設計制造的高精密運動平臺技術。確保P1焊膏噴印機長期使用，運動精度變化小。同時，一體化的結構還具有抗震能力。



　　2、高速運動系統：采用歐洲原裝進口的磁懸浮高精密直線電機和光柵尺，減少機械磨損，確保X軸長期使用的高精密高速性能。高速性能高達4M/S。



　　3、視覺系統：采用工業數字相機和高品質鏡頭，確保Mark識別定位的速度以及精度。

　　4、配置進口錫膏／銀膠專用噴印裝置，可以達到最小0.15mm的點膠直徑，最小2ms的響應時間，并針對錫膏工藝，可以進行室溫至60˚C的預熱 ，確保錫膏的流動性，非接觸式噴嘴在移動速度條件下可達到微米的精度，保持高度穩定的焊點，準確的焊膏量，最終可以達到0201等SMD元件的焊膏噴印需求。





　　5、智能的電路板傳輸系統，自動調寬和夾板。完成你的自動化智能生產。

　　6、可以非常方便的導入CAD文件以及Gerber文件，基本包含所有的常見格式。

　　7、通過模塊化設計，可以輕松通過電梯上樓，不需要拆墻砸窗戶上樓，滿足實驗室、中試中心等寫字樓的使用環境。

　　8、配置不同的專用噴印裝置，可以滿足錫膏以及銀漿的不同需求。



　　標配：

　　1、工業計算機一套

　　2、錫膏專用噴印裝置一套

　　3、錫膏專用噴印裝置控制系統一套

　　4、噴嘴一個

　　5、錫膏桶一套

　　6、Mark點識別系統一套


　　選配：

　　1、銀漿專用噴印裝置

　　2、噴嘴

　　3、工業氣泵



　　全自動焊膏噴印機 P1產品技術參數

1	基板最大尺寸	350mm×350mm
2	基板最小尺寸	50mm×50mm
3	Z 軸最大移動范圍	20mm
4	實際最大噴印速度	40000點每小時
5	理論最大噴印速度	72000點每小時
6	運動系統	X軸采用直線電機+光柵尺定位 Y軸采用伺服電機驅動器+研磨滾珠絲杠+光柵尺
7	XY 軸分辨精度	±0.001mm
8	重復點膠精度	±0.015mm
9	對位方式	視覺對位
10	焊盤尺寸	最小0201（01005需選配）以上元件及各尺寸的IC（管腳間距小于0.5mm的IC，球徑小于0.5mm的BGA，需選配）
11	編程方式	CAD/Gerber文件導入/導入影像學習/鍵盤輸入
12	焊膏最小直徑	0.3mm（0.15mm錫膏、噴嘴需定制）
13	焊膏溫度控制	室溫至60˚C
14	焊膏選擇	錫膏或者銀漿（選配）
15	操作系統	WINDOWS XP、WIN7
16	壓縮空氣	0.6Mpa，氣體流量≥200L/M
17	電源	380v，50Hz，10kw
18	重量	750kg
19	外形體積	1685（L)×780(W)×1440(H)

注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
